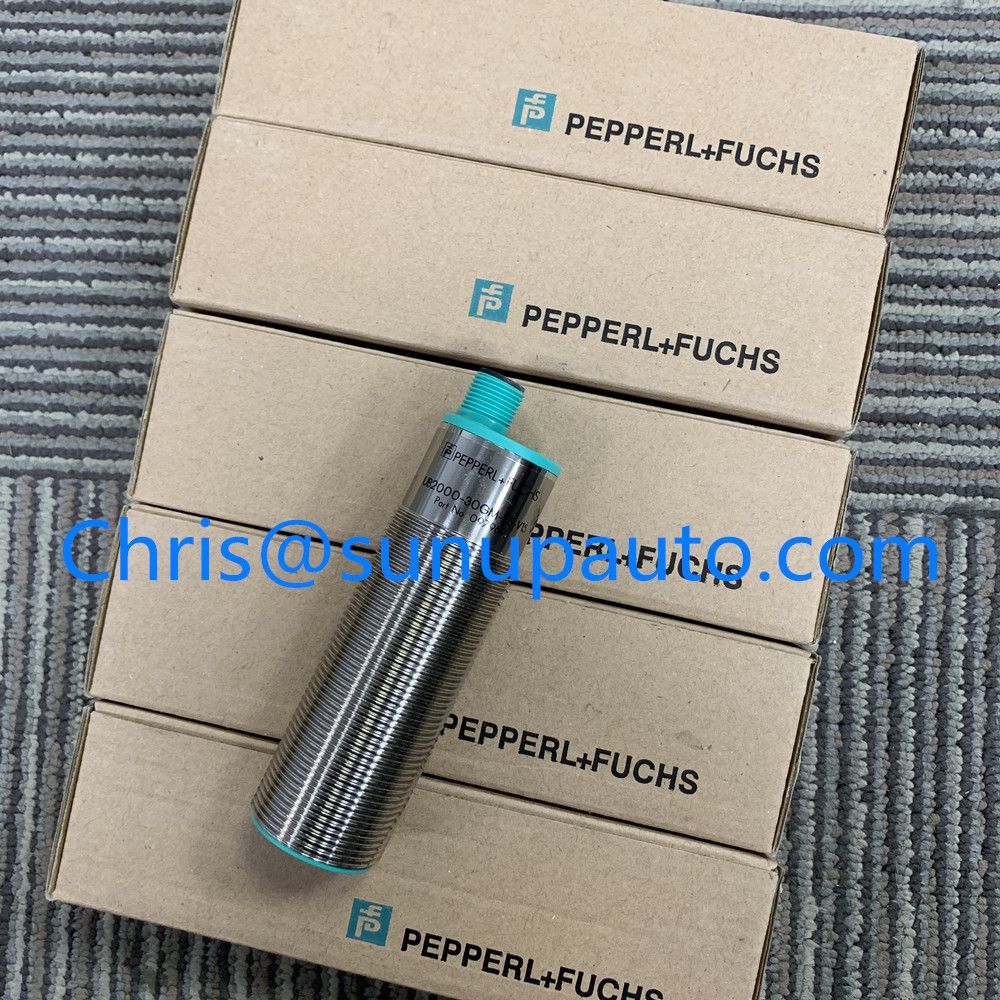

PEPPERL+FUCHS Ultrasonic sensor UB2000-30GM-E5-V15

Switch output

5 different output functions can be set

Program input

Synchronization options

Deactivation option

Temperature compensation

Insensitive to compressed air

General specifications

Sensing range 80 ... 2000 mm

Adjustment range 120 ... 2000 mm

Dead band 0 ... 80 mm

Standard target plate 100 mm x 100 mm

Transducer frequency approx. 180 kHz

Response delay approx. 150 ms

Indicators/operating means

LED green solid: Power-on

flashing: program function object detected

LED yellow solid: switching state switch output

flashing: program function

LED red normal operation: "fault"

program function: no object detected

Electrical specifications

Operating voltage 10 ... 30 V DC , ripple 10 %SS

No-load supply current ≤ 50 mA

Input/Output

Synchronization bi-directional

0 level -UB...+1 V

1 level: +4 V...+UB

input impedance: > 12 KOhm

synchronization pulse: ≥ 100 µs, synchronization interpulse period: ≥ 2 ms

Synchronization frequency

Common mode operation max. 30 Hz

Multiplex operation ≤ 30 Hz / n , n = number of sensors , n ≤ 5

Selection models:

KCD2-SR-Ex1.LB                                      KCD2-SR-Ex2                                KFA6-DU-Ex1.D

KFA6-ER-Ex1.W.LB                                  KFA6-SOT2-Ex2                             KFA6-SR2-Ex1.W

KFA6-SR2-Ex1.W.LB                                KFA6-SR2-Ex2.W                           KFA6-SR2-Ex2.W.IR

KFD2-DU-Ex1.D

KFD2-ELD-Ex16                                       KFD2-ER-Ex1.W.LB                         KFD2-SH-Ex1

KFD2-SH-Ex1.T.OP                                  KFD2-SOT3-Ex1.LB                         KFD2-SOT3-Ex1.LB.IO

KFD2-SOT3-Ex2                                       KFD2-SOT3-Ex2.IO                         KFD2-SR2-Ex1.W

KFD2-SR2-Ex1.W.LB

KFD2-SR2-Ex2.W                                    KFD2-SR3-Ex2.2S                           KFD2-SRA-Ex4

KFD2-ST3-Ex1.LB                                   KFD2-ST3-Ex2                                 KHA6-SH-Ex1

KCD2-SON-Ex1                                       KCD2-SOT-Ex1.LB                           KCD2-SOT-Ex2

KCD2-SOT-Ex2.SP

KCD2-SR-Ex1.LB.SP                               KCD2-SR-Ex2.SP                             KCD2-ST-Ex1.LB

KCD2-ST-Ex2                                          KFA5-SOT2-Ex2                               KFA5-SR2-Ex1.W

KFA5-SR2-Ex1.W.LB                               KFA5-SR2-Ex2.W                             KFA5-SR2-Ex2.W.IR

KFD2-SH-Ex1.T

KFD2-SOT3-Ex2.IO-Y1                          KCD2-SON-Ex1.R1                         KCD2-SON-Ex1.SP

KCD2-SON-Ex2                                      KCD2-SON-Ex2.R1                         KCD2-SON-Ex2.SP

KCD2-SOT-Ex1.LB.SP                           KCD2-ST-Ex1.LB.SP                        KCD2-ST-Ex2.SP

KFA4-SR2-Ex2.W
